所有设备门的开闭状态一目了然

UL 、CE 、CSA 、TUV 、UKCA 已取得。
UL, CSA : NRTL认证(Certified by TÜV SÜD America Inc.)

本产品采用微弱的无线电波作为检测原理。
关于无线电法规方面,请参考【SG-P系列的使用注意事项】。

关于RE 指令（欧盟法律）和 RE 法规（英国法律）的符合性声明

点击以下链接进入符合性声明下载页面。
>>https://www.ptc.panasonic.eu/compliance-documents(外部链接)



特点

指示灯既大又亮， 告知设备各个门的开闭状态。

配备闪光功能，在串联连接的安全开关当中，只要有一处为非检测状态，
则其他安全开关的指示灯呈绿色闪烁，告知操作人员。

闭合门 闪烁告知非安全状态 与开启门相连的闭合门呈绿色闪烁，告知非安全状态。

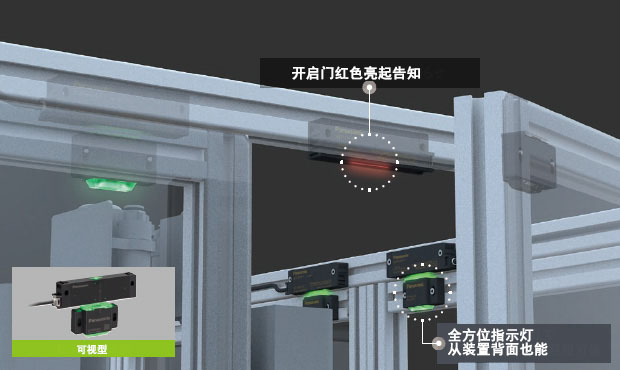

开启门 明亮红色亮起告知 开启门明亮红色亮起，装置的哪一扇门已开启一目了然。

可选2种类型

有铝框门 可视型

无铝框门 小型

配备闪光功能，告知非安全状态

敞开门的安全开关变为红色，其他呈绿色闪烁。
操作人员据此可以立即识别设备的状态和敞开的门。

BEFORE  以往方式 即使仅一处的门开启，相连的安全开关也会熄灭，因此，必须逐处确认何处的门已开启。 并且，如果安装在门的内侧，有时从装置的外面看不到开关的指示灯。

AFTER  SG-P系列 ※2020年9月時点、当社調べ。 敞开门的安全开关变为红色，其他呈绿色闪烁。 操作人员据此可以立即识别设备的状态和敞开的门。

在执行器中采用先进的「指示灯透过方式」

可视型执行器透过开关本体指示灯的光，作为执行器一侧的指示灯亮起。 因此，即使是有铝框门，也可作为高识别性安全开关使用。

采用亲子结构(标准、辅助)，节省配线。
无需专用控制器，最多可串联连接30台。

SG-P系列可从主机的标准型批量实现安全输出(OSSD1/OSSD2)。
子机的辅助型在级联连接时没有多余的配线。并且，无需专用控制器，即可直接连接所用的安全控制器/安全电路。最多可连接30台，有助于设备节省配线。

安装前无需配对作业

※仅高代码(SG-P20□-M-□/SG-P20□-S)

初次设定时，靠近任意开关本体和执行器，在接通电源后的3秒内检测出执行器，即可轻松配对。
级联连接时，也可在接通电源后批量配对，有助于减少启动工时。
※低代码(SG-P10□-M-□/SG-P10□-S)无需配对。

采取措施，预防有意识的失效

ISO 14119:2013^※要求采用的设计必须将安全功能的失效控制在最小限度。
出口设备等情况下必须满足这个条件。SG-P备有代码级别「Hi(高代码)」「Lo(低代码)」两种机型。高代码型符合ISO 14119^※代码级别(High Level Coded Actuator)，可防止有意识的失效。
※ISO 14119：机械类的安全性－与防护罩同时设置的联锁装置－设计及选择原则

维护执行器 SG-PK-M系列(另售)
轻松完成保养维护作业

颠覆了原先使用危险的无效化工具（虚拟和备用钥匙）进行的维护作业。

通过在开关本体上安装代码化的专用执行器，可轻松构建维护模式。 原先作为课题的高代码型安全门开关的安全调试和保养维护作业也可简单实现。



单触安装即可轻松构建维护模式

在SG-P系列本体上安装维护执行器时，将切换成维护模式专用的控制输出。
维护执行器分为“整体维护型(SG-PK-M1)”和“单个维护型(SG-PK-M2)”两个类型。



■ 单触安装

※在紧凑型上安装单个维护型(SG-PK-M2)的示例。

可在市售的名牌上标明维护执行器所属的部门、负责人姓名等，以便使用人员进行管理。

[整体维护型(SG-PK-M1)] 可开闭所有门。可在调试设备等情况下使用。

※	请对控制输出进行正确评估。
※	只能在SG-P系列的标准型开关本体上使用。
※	串联连接的所有开关本体均会进入维护模式。
※	串联连接的开关本体的指示灯颜色会改变。
※	串联连接的开关本体的所有门均可开闭。请注意避免非作业人员对门进行意外开闭。

[单个维护型(SG-PK-M2)] 只能开闭特定的门。可用于更安全的维护作业。

※	请对控制输出进行正确评估。
※	可在SG-P系列的标准型和副开关本体上使用。
※	可同时安装在多个开关本体上使用。
※	安装的开关本体会单独进入维护模式。
※	串联连接的开关本体的指示灯颜色会改变。



通过明亮的大型指示灯告知维护模式状态

在SG-P系列本体上安装维护执行器时，大型指示灯的【黄色】亮起。
将维护状态告知作业人员。



※以紧凑型为例。

规格

种类(注2) 标准・PNP输出 标准・NPN输出 辅助 型号 SG-P□-M-P SG-P□-M-N SG-P□-S 适 用 标 准 国际标准 ISO 13849-1（类别4、PLe）、IEC 61508-1～7（SIL3）、IEC 62061（SIL3）、IEC 60947-5-3、ISO 14119 日本 JIS B 9705-1、JIS C 0508 1～7、JIS B 9961、JIS C 8201-5-2、JIS B 9710 欧州 EN ISO 13849-1（类别4、PLe）、EN ISO 14119、EN 60947-5-3、EN 300 330、EN IEC 63000、EN 301 489-1 北美 CAN/CSA C22.2 No.14、UL508 适用标准及认证 CE标准（机械指令、RE指令、RoHS指令）、UKCA标志（机械规则、RE规则、RoHS规则）、TÜV SÜD认证、TÜV SÜD NRTL认证（美国・加拿大）、米国无线电法规（FCC规则）（注5）、加拿大无线电法规（ICES-003、RSS-310）（注5）、新加坡无线电法规（IMDA注册）（注5）、泰国无线电法规（NBTC注册）（注5）、菲律宾无线电法规（NTC认证）（注5）、韩国无线电法规（KC合规注册）（注5）、印度无线电法规（WPC认证）（注5）、越南无线电法规（ICT认证）（注5） 动作距离 正面/侧面 Sao（OFF → ON）：5mm、Sar（ON → OFF）：15mm 电源电压 24V DC＋10－20％　脉动P-P10％以下 消耗电流 30mA以下 20mA以下 控制输出 （OSSD1、OSSD2）（注3） PNP开路集电极晶体管双输出 ・最大流出电流：100ｍA NPN开路集电极晶体管双输出 ・最大流入电流：100mA — ・施加电压：与电源 电压相同（PNP输出：控制输出和0V之间、NPN输出：控制输出和＋V之间） ・残留电压：2V以下（流出电流、流入电流100mA）（基于电缆的电压下降除外） ・漏电流：0.2mA以下（包括电源OFF时） ・最大负载容量：0.47μF ・负载配线电阻：3Ω以下 —   动作模式 （输出动作） ・执行器检测时（安全时）：ON ・执行器非检测时（非安全时、锁定时）：OFF ・开关本体（辅助）为执行器非检测时(多台串联连接时)：OFF — 保护电路（短路保护） 配备 — 响应时间 ・单体时：ON → OFF 100ms以下、OFF → ON 100ms以下 ・多台串联连接时：单体时＋5ms×（连接台数－1） 检查输入输出 开关本体(标准)和开关本体(辅助)的专用通信线（注4） ※并非外部输入输出用。（电压范围0～5V DC） 串联连接台数 最大30台（标准1台、辅助29台） 污损度 3 耐 环 境 性 保护结构 IP65（IEC） 使用环境温度 －10～＋55℃（应无结露和结冰）、保存时－25～＋65℃ 使用环境湿度 30～85％RH、保存时：30～95％RH 耐电压 AC1,000V 1分钟　充所有电源连接端子与外壳之间 绝缘电阻 所有电源连接端子与外壳之间，20MΩ以上，基于DC500V的高阻表 耐振动 频率10～55Hz　双振幅1mm　XYZ各方向2小时 耐冲击 加速度300m/s2（约30G）　XYZ各方向3次 材质 开关本体：PBT、PC、不锈钢、EPDM 执行器：PBT、PC(仅可视型) 电缆 带6芯橡皮绝缘软电缆5m 带4芯橡皮绝缘软电缆3m 连接时电缆长度 ・使用1台时：开关本体-电源单元之间最大电缆长度20m ・串联连接多台时：总电缆长度100m以下、相邻开关本体之间最大电缆长度20m 本体重量 ・小型…开关本体（标准）：约180g、开关本体（辅助）：约110g、执行器：约10g ・可视型…开关本体（标准）：约180g、开关本体（辅助）：约120g、执行器：约20g 包装重量 ・小型…SG-P□10-M-□：约260g、SG-P□10-S：约190g ・可视型…SG-P□20-M-□：约270g、SG-P□20-S：约210g (注1) : 未指定的测量条件为使用环境温度＝＋23℃。 (注2) : 仅辅助型时无法使用。使用1台时，使用标准型。串联连接多台使用时，配套使用标准型和辅助型。 (注3) : 仅标准型装备。 (注4) : 使用1台时，请连接检查输入和检查输出。 (注5) : 本产品采用微弱无线电波作为检测原理。请查看每个国家的法律法规。 ■ 转发器规格 工作频率：125 kHz 最大发射功率：3.33 μW
