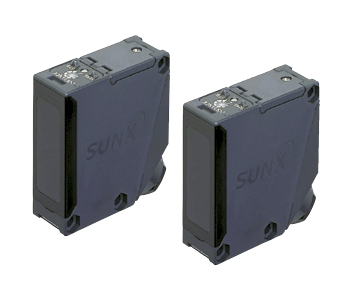

不易受颜色及材质变化的影响 2.5m的长距离检测性能
特点

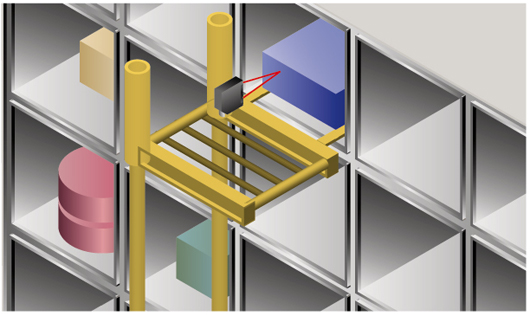

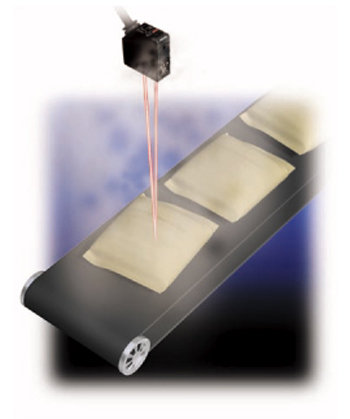

长距离检测！
距离设定式可实现2.5m的长距离检测。设定和设置更为简便。
另备有检测距离1m型。近距离使用时，可通过调节器轻松调整至最佳值。
推出具有BGS/FGS功能的新直流电压型 [EQ-51□]
|
我们在传感器中添加了具有NPN和PNP晶体管输出的直流电源型。
其BGS/FGS功能控制背景效果，使检测更为稳定。
|
|
全球通用的多电压电源型 [EQ-50□]
电源电压为24～240V AC、12～240V DC，因此可在欧洲各国等世界各地直接使用。

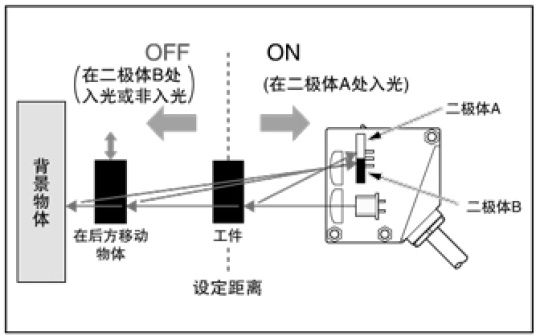

不易受背景物体的影响
根据采用2段光电二极管的距离设定方式，不会检测预设检测区域以外的物体，即使有人在后部走动或背景处有其他机器或传送带也不会出现故障。
(注1)：如果背景有镜面体和类似于镜面体的物体，可能发生动作异常，敬请注意。

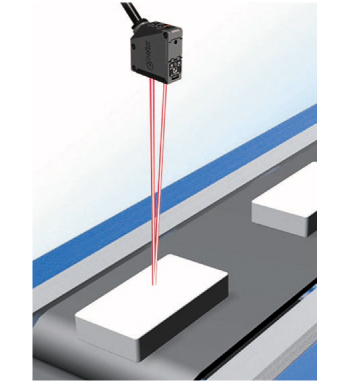

耐颜色和角度变化
|
最先进的光学系统。与传统产品相比，不易受到工件角度和光泽的影响，工件为白色或黑色都可以按一定距离进行检测。
(设定距离2m的白色无光泽纸和亮度为5的无光泽纸(灰色)间的检测距离之差约为5％。)
|
 |
|
不受透镜污染影响
|
采用距离设定方式时，即使镜头因粉尘等而有些脏污，动作区域也几乎无任何变化。
|
|

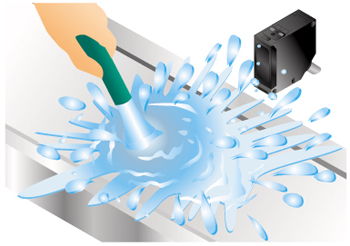

防水洗
|
其保护构造达到IP67，所以可在沾水的场所使用。
注：检测中沾水时，有时会检测水滴。
|
|
配备定时器，适用于各种用途。
简便的端子座式
设定简单
|
采用带指示器的2圈式调节器，远近距离均可轻松设定。
|
|
BGS/FGS功能可轻松进行更严格的设定!
|
＜功能最适用于无背景的场合＞
■工件与背景物体分离时[BGS (Background suppression)功能]
仅在受光元件(2段素子)的位置A接受光线时，传感器将辨别出工件存在。用于工件和背景物体分离的情况下， 如果更改背景颜色或有人通过时也不受影响。
|
|
|

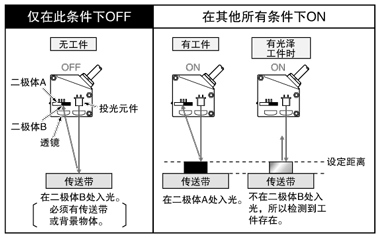

＜FGS功能最适用于有背景的场合＞
■工件与背景物体紧贴时
■工件上有光泽及不平整时
[FGS (Foreground suppression)功能]
当在受光元件(2段素子)的位置B接受光线时，传感器将辨别出没有工件(检测到传送带)。
如果工件和背景紧靠时，或者检测物体有光泽及不平整时，此功能十分方便。但是，如果没有背景(传送带等)，则无法检测。
|
|
规格
| 种类 |
多电压电源 |
| |
带定时器 |
|
带定时器 |
| EQ-501 |
EQ-501T |
EQ-502 |
EQ-502T |
| 适用标准 |
・低电压指令：EN IEC 60947-5-2
・EMC指令：EN IEC 60947-5-2
・RoHS指令
・GB/T 14048.10 |
| 认证 |
UL/c-UL认证 |
| 距离设定范围(注2)(注3) |
0.2～2.5m |
0.2～1.0m |
| 检测距离(设定距离最大时)(注3) |
0.1～2.5m |
0.1～1.0m |
| 应差(迟滞)(注3) |
动作距离的10%以下 |
重复精度
(垂直于检测轴的方向) |
10mm (注3) |
4mm (注3) |
| 电源电压 |
24～240V AC±10%或12～240V DC±10%
脉动P-P10%以下 |
| 功耗/消耗电流 |
AC：4VA以下
DC：3W以下 |
AC：5VA以下
DC：4W以下 |
AC：4VA以下
DC：3W以下 |
AC：5VA以下
DC：4W以下 |
| 输出 |
继电器接点1a
・开闭容量：250V AC 3A(电阻负荷)、30V DC 3A(电阻负荷)
・电子寿命：10万次以上(开闭频率1,200次/小时)
・机械寿命：5,000万次以上(开闭频率18,000次/小时) |
| |
输出动作 |
可用切换开关选择检测时ON/非检测时ON |
| 短路保护 |
- |
| 反应时间 |
20ms以下(取决于带定时器型的定时器设定时间) |
| 工作状态指示灯 |
橙色LED(输出ON时亮起) |
| 稳定指示灯 |
绿色LED(稳定动作状态下亮起) |
| 距离设定调节器 |
配备带指示器的机械式2圈调节器 |
| 检测模式切换 |
- |
| 定时器功能 |
- |
可変(0.1～5s)
配备接通延迟/
断开延迟定时器配备 |
- |
可変(0.1～5s)
配备接通延迟/
断开延迟定时器配备 |
| 自动防干扰功能 |
配备(注4) |
环
境
性
能 |
保护构造 |
IP67(IEC)、 防渗漏型 |
| 使用环境温度 |
-25～+55℃(注意不可结露、结冰)、存储时：-30～+70℃ |
| 使用环境湿度 |
35～85%RH、存储时：35～85%RH |
| 使用环境照明度 |
白炽灯：受光面照明度3,000 lx以下 |
| 耐电压 |
充电部端子与外壳之间：AC1,500V 1分钟
电源与输出端子之间：AC2,000V 1分钟
继电器接点端子之间：AC1,000V 1分钟 |
| 绝缘电阻 |
充电部端子、非充电金属部、接点输出的相互之间以及接点之间：
100MΩ以上，基于DC500V的高阻表 |
| 耐振动 |
频率10～55Hz 双振幅1.5mm X,Y和Z方向各2小时 |
| 耐冲击 |
加速度500m/s2(约50G) X,Y和Z方向各3次 |
| 投光元件 |
红外线LED(投光波峰波长：855nm、调制式) |
| 受光元件 |
2段光电二极管 |
| 材质 |
本体外壳：ABS，前罩：聚碳酸酯，显示罩：聚碳酸酯 |
| 连接方式 |
端子台连接式 |
| 配线电缆 |
适用于环形电缆φ9～φ11mm |
| 配线长度 |
0.3mm2以上的橡皮电缆全长可延长至100m |
| 重量 |
本体重量：约100g |
| 附件 |
调整螺丝刀：1把 |
(注1)：无指定时的测量条件为使用环境温度＝+23℃。
(注2)：距离设定范围是指距离设定调节器可设定的最大检测距离范围。传感器可检测0.1m以上的物体。
(注3)：距离设定范围、检测距离、应差与重复精度是相对于白色无光泽纸(200×200mm)的数值。
(注4)：有时检测会因设置状态和检测物体而不稳定。在设置本产品的状态下，请务必通过实际的检测物体确认动作。
| 种类 |
直流电源型 |
| |
带定时器 |
|
带定时器 |
| EQ-511 |
EQ-511T |
EQ-512 |
EQ-512T |
| 适用标准 |
・EMC指令：EN 60947-5-2
・RoHS指令 |
| 认证 |
UL/c-UL认证 |
| 距离设定范围(注2)(注3) |
0.2～2.5m |
0.2～1.0m |
| 检测距离(设定距离最大时)(注3) |
0.1～2.5m |
0.1～1.0m |
| 应差(迟滞)(注3) |
动作距离的10%以下 |
重复精度
(垂直于检测轴的方向) |
10mm (注3) |
4mm (注3) |
| 电源电压 |
12～24V DC±10% 脉动P-P10%以下 |
| 功耗/消耗电流 |
45mA以下 |
| 输出 |
NPN开路集电极晶体管
・最大流入电流：100mA以下
・外加电压：30V DC以下(输出和0V之间)
・剩余电压：1V以下(流入电流为100mA时)、0.4V以下(流入电流为16mA时)
PNP开路集电极晶体管
・最大源电流：100mA以下
・外加电压：30V DC以下(输出和+V之间)
・剩余电压：1V以下(流入电流为100mA时)、0.4V以下(源电流为16mA时) |
| |
输出动作 |
可用切换开关选择检测时ON/非检测时ON |
| 短路保护 |
配备 |
| 反应时间 |
2ms以下(取决于带定时器型的定时器设定时间) |
| 工作状态指示灯 |
橙色LED(输出ON时亮起) |
| 稳定指示灯 |
绿色LED(稳定动作状态下亮起) |
| 距离设定调节器 |
配备带指示器的机械式2圈调节器 |
| 检测模式切换 |
可用切换开关选择BGS/FGS功能 |
| 定时器功能 |
- |
可変(0.1～5s)
配备接通延迟/
断开延迟定时器配备 |
- |
可変(0.1～5s)
配备接通延迟/
断开延迟定时器配备 |
| 自动防干扰功能 |
配备(注4) |
环
境
性
能 |
保护构造 |
IP67(IEC)、防渗漏型 |
| 使用环境温度 |
-25～+55℃(注意不可结露、结冰)、存储时：-30～+70℃ |
| 使用环境湿度 |
35～85%RH、存储时：35～85%RH |
| 使用环境照明度 |
白炽灯：受光面照明度3,000 lx以下 |
| 耐电压 |
AC1,000V 1分钟 所有电源连接端子与外壳之间 |
| 绝缘电阻 |
所有电源连接端子与外壳之间，20MΩ以上，基于DC250V的高阻表 |
| 耐振动 |
频率10～55Hz 双振幅1.5mm X,Y和Z方向各2小时 |
| 耐冲击 |
加速度500m/s2(约50G) X,Y和Z方向各3次 |
| 投光元件 |
红外线LED(投光波峰波长：855nm、调制式) |
| 受光元件 |
2段光电二极管 |
| 材质 |
本体外壳：ABS，前罩：聚碳酸酯，显示罩：聚碳酸酯 |
| 连接方式 |
端子台连接式 |
| 配线电缆 |
适用于环形电缆φ9～φ11mm |
| 配线长度 |
0.3mm2以上的橡皮电缆全长可延长至100m |
| 重量 |
本体重量：约85g |
| 附件 |
调整螺丝刀：1把 |
(注1)：无指定时的测量条件为使用环境温度＝+23℃。
(注2)：距离设定范围是指距离设定调节器可设定的最大检测距离范围。传感器可检测0.1m以上的物体。
(注3)：距离设定范围、检测距离、应差与重复精度是是相对于白色无光泽纸(200×200mm)的数值。
(注4)：有时检测会因设置状态和检测物体而不稳定。在设置本产品的状态下，请务必通过实际的检测物体确认动作。
低电压指令相关信息
| 种类 |
多电压电源 |
| |
带定时器 |
|
带定时器 |
| 型号 |
EQ-501 |
EQ-501T |
EQ-502 |
EQ-502T |
| 开关元件功能 |
AC-12/DC-12 |
| 额定冲击耐电压 |
2.5kV |
| 输出 最小使用电流 |
DC5V 1mA以上 |
| 开启时间 / 关闭时间 (注3) |
20ms / 20ms |
| 最大响应频率 (注4) |
25Hz |
| 污损度 |
3(工厂环境) |
| 触电防护等级 |
分类外 |
| 余量增益 |
12% (注5) |
| (注1): |
无指定时的测量条件为使用环境温度＝+23℃。 |
| (注2): |
请务必在电源输入和输出端安装短路保护（如保险丝或断路器）。
另外，请使用熔断器（速断型）或断路电流为 3A 以下的断路器。 |
| (注3): |

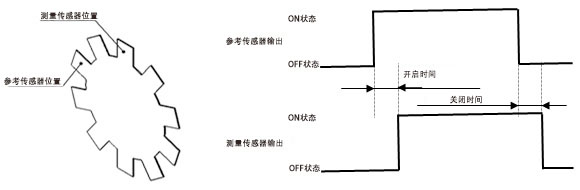

开启时间和关闭时间是下图中的圆盘旋转时参考传感器和测量传感器的输出延迟时间的测量值。
 |
| (注4): |
最大响应频率是下面计算的值。
最大响应频率 = 1 / (开启时间＋关闭时间) |
| (注5): |
余量增益是将距离设定量设定为距离设定范围的最大值时的值。
此外，检测对象是相对于白色无光泽纸(200×200mm)的数值。

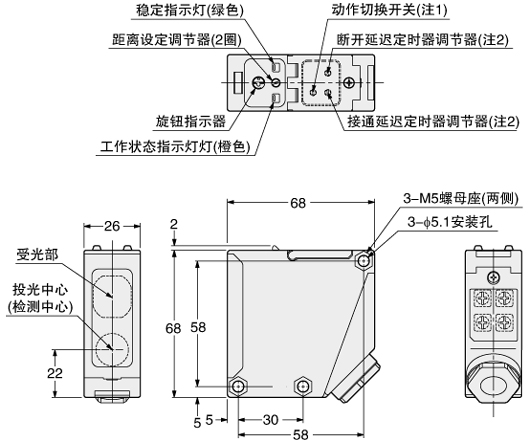

尺寸图
EQ-501（T） EQ-502（T）
EQ-511（T） EQ-512（T）
传感器
 |
(注1)：直流电源型的动作切换开关为DIP开关。
(注2)：仅带定时器型传感器配备断开延迟/接通延迟定时器调节器。 |
|
|

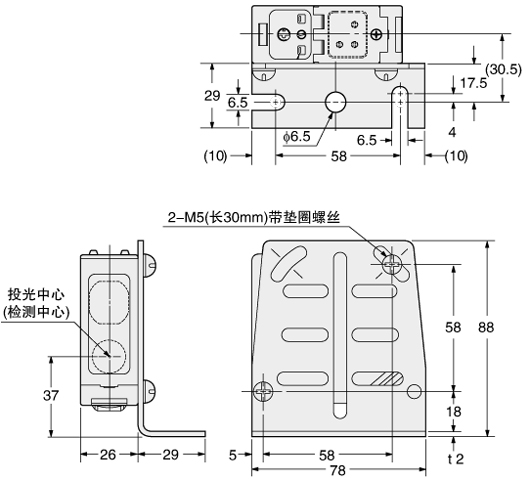

传感器安装支架MS-EQ5-01(另售)安装图
(纵向安装)
|
 |
| 材质 ： SPCC M5(长30mm)带垫圈螺丝2个、螺母2个 |
|
|
|
|
