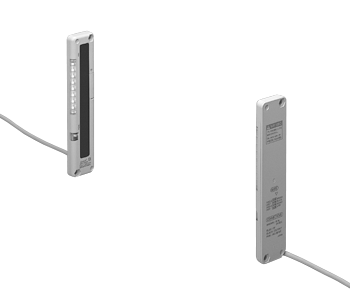

| 种类 |
NPN输出 |
PNP输出 |
| 标准型 |
长检测距离型 |
标准型 |
长检测距离型 |
| 型号 |
NA1-PK5 |
NA1-5 |
NA1-PK5-PN |
NA1-5-PN |
| 检测高度 |
100mm |

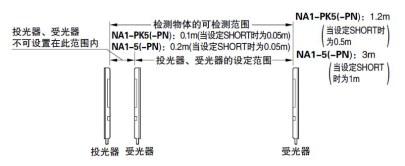

| 检测距离(注2) |
0.1〜1.2m
(当设定SHORT时为0.05～0.5m) |
0.2〜3m
(当设定SHORT时为0.05～1m) |
0.1〜1.2m
(当设定SHORT时为0.05～0.5m) |
0.2〜3m
(当设定SHORT时为0.05～1m) |

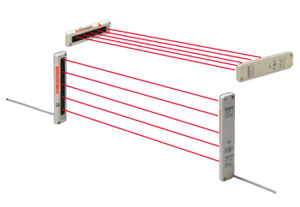

| 光轴间距 |
25mm |
| 光轴数 |
5 |
| 检测物体 |
φ35mm以上的不透明体(完全遮光物体) |
| 电源电压 |
12～24V DC±10％ 脉动P-P10％以下 |
| 消耗电量(注3) |
投光器：0.5W以下、受光器：0.8W以下 |
投光器：0.6W以下、受光器：0.9W以下 |
| 输出 |
NPN开路集电极晶体管
・最大流入电流：100mA
・外加电压：30V DC以下(输出和0V之间)
・剩余电压： 1V以下(流入电流为100mA时)
0.4V以下(流入电流为16mA时) |
PNP开路集电极晶体管
・最大源电流：100mA
・外加电压：30V DC以下(输出和+V之间)
・剩余电压：1V以下(源电流为100mA时)
0.4V以下(源电流为16mA时) |
| |
输出动作 |

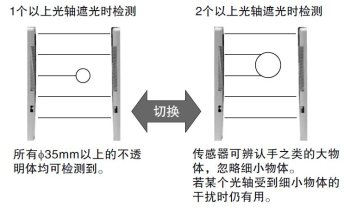

1个以上光轴遮光时ON或OFF/2个以上光轴遮光时ON或OFF，可由切换开关选择 |
| 短路保护 |
配备 |
| 反应时间 |
10ms以下(当使用防干扰功能时，入光时：30ms以下，遮光时：13ms以下) |
指
示
灯 |
投光器 |
电源指示灯：绿色LED(通电时亮起)

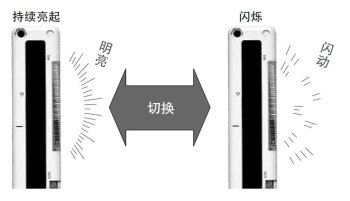

作业指示灯：橙色LED(作业指示灯输入低时亮起或闪烁，由切换开关选择亮起形式) |
电源指示灯：绿色LED(通电时亮起)
作业指示灯：橙色LED(作业指示灯输入高时亮起或闪烁，由切换开关选择亮起形式) |
| 受光器 |
工作状态指示灯： 红色LED(1个以上光轴遮光时亮起，当2个以上光轴在2光轴干扰模式下遮光时亮起)
稳定入光指示灯：绿色LED(稳定接受到所有光轴时亮起)
作业指示灯：橙色LED(作业指示灯输入低时亮起或闪烁，由切换开关选择亮起形式) |
工作状态指示灯： 红色LED(1个以上光轴遮光时亮起，当2个以上光轴在2光轴干扰模式下遮光时亮起)
稳定入光指示灯：绿色LED(稳定接受到所有光轴时亮起)
作业指示灯：橙色LED(作业指示灯输入高时亮起或闪烁，由切换开关选择亮起形式) |
| 防干扰功能 |
配备 |
环
境
性
能 |
保护构造 |
IP62(IEC)、防滴型 |
| 使用环境温度 |
－10～＋55℃(注意不可结露、结冰)，存储时：－20～＋70℃ |
| 使用环境湿度 |
35～85％RH，存储时：35～85％RH |
| 使用环境照明度 |
白炽灯：受光面照明度3,000lx以下 |
| 耐电压 |
AC1,000V 1分钟 所有电源连接端子与外壳之间 |
| 绝缘电阻 |
所有电源连接端子与外壳之间，20MΩ以上，基于DC250V的高阻表 |
| 耐振动 |
频率10～150Hz 双振幅0.75mm X,Y和Z方向各2小时 |
| 耐冲击 |
加速度490m/s2(约50G) X,Y和Z方向各3次 |
| 投光元件 |
红外线LED(投光波峰波长：950nm、同步光束扫描方式) |
| 材质 |
外壳：耐热ABS，透镜：丙烯，显示罩：丙烯 |
| 电缆 |

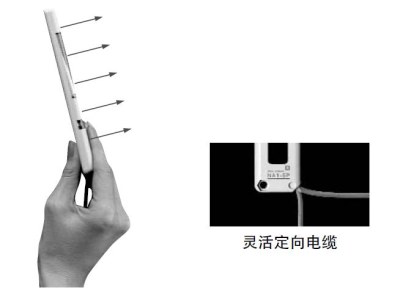

0.3mm2 4芯(投光器：3芯)耐油橡皮电缆，长2m |
| 电缆延长 |
0.3mm2以上的电缆时，投光器和受光器的全长均可延长至100m |
| 重量 |
本体重量：投光器 约80g(受光器 约85g)
包装重量：约270g |
包装重量：约270g |
本体重量：投光器 约80g(受光器 约85g)
包装重量：约270g |
本体重量：投光器 约70g(受光器 约80g)
包装重量：约270g |
